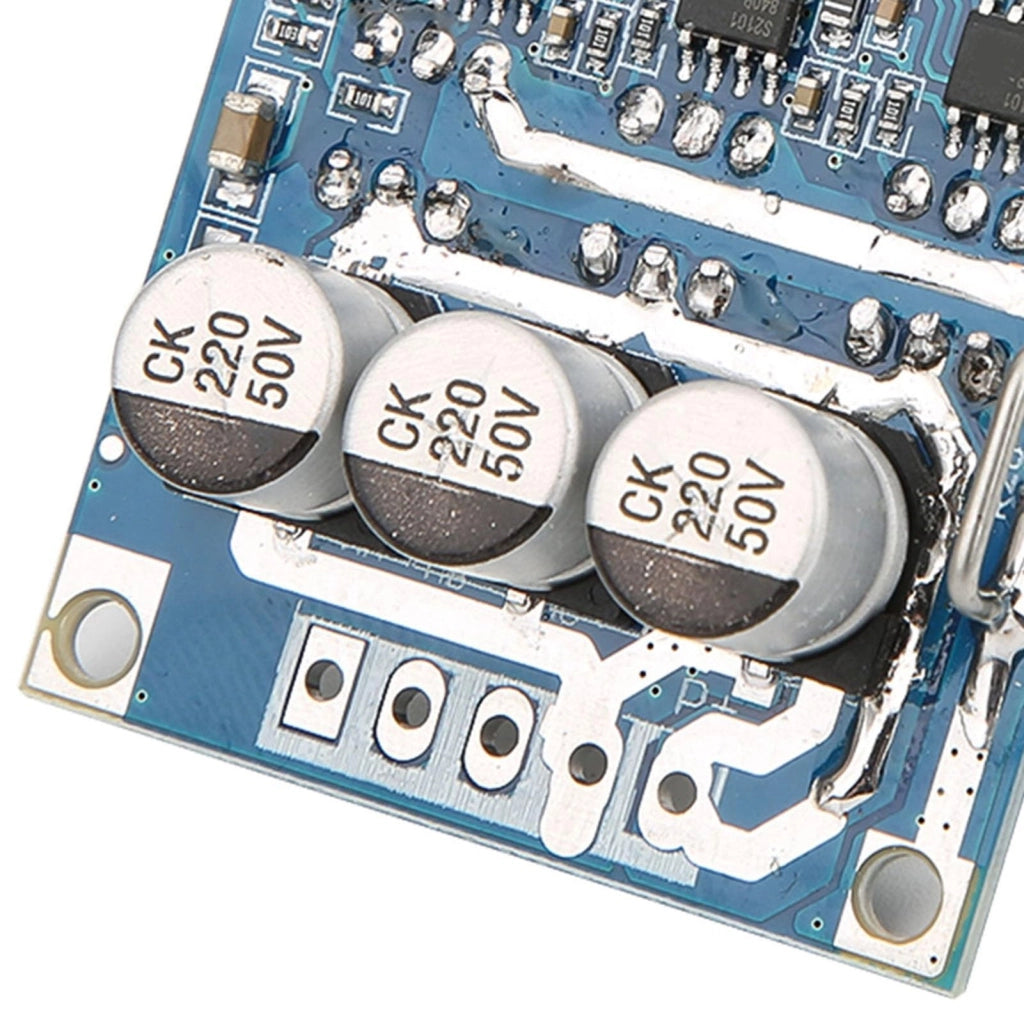

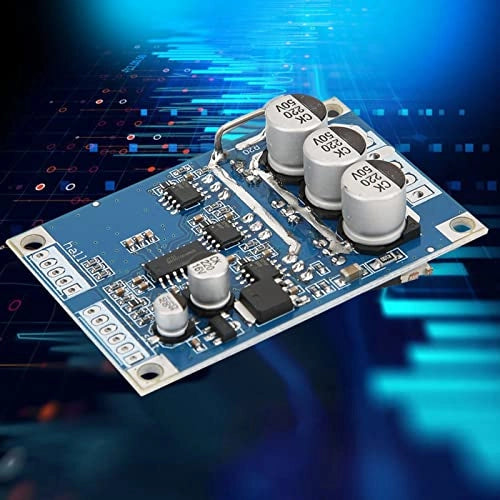

Questa scheda driver per motore brushless è progettata per funzionare con tensione continua da 12V a 36V ed è adatta per motori DC brushless con sensore Hall. La scheda offre una potenza massima di 500W e una corrente continua di 15A. È dotata di varie funzioni di protezione come protezione da sovracorrente e protezione da inversione di polarità.

• Tensione di esercizio: DC 12V-36V
• Corrente di esercizio: 15A
• Potenza: 500W
• Regolazione della velocità: 0,1V-5V (corrisponde al 10%-100% della velocità del motore)
• Temperatura di esercizio: da -40°C a +85°C
• Umidità: 90% UR
• Funzioni di protezione: protezione da sovracorrente, protezione da inversione di polarità, abilitazione del controllo
• Dimensioni: 63 x 42 x 17 mm (L x P x A); distanza tra i fori di montaggio: 57 mm (lunghezza), 36,5 mm (larghezza); diametro dei fori: 3 mm
• Connessioni: VCC (alimentazione +), GND (massa), MA (fase motore U), MB (fase motore V), MC (fase motore W); ingressi Hall: 5V, HA, HB, HC, GND
• Connessioni di controllo: GND (massa), VR (regolazione velocità 0-5V), ZF (inversione senso di rotazione), M (uscita velocità), EL (arresto motore), 5V (alimentazione)
