Descrizione
Descrizione

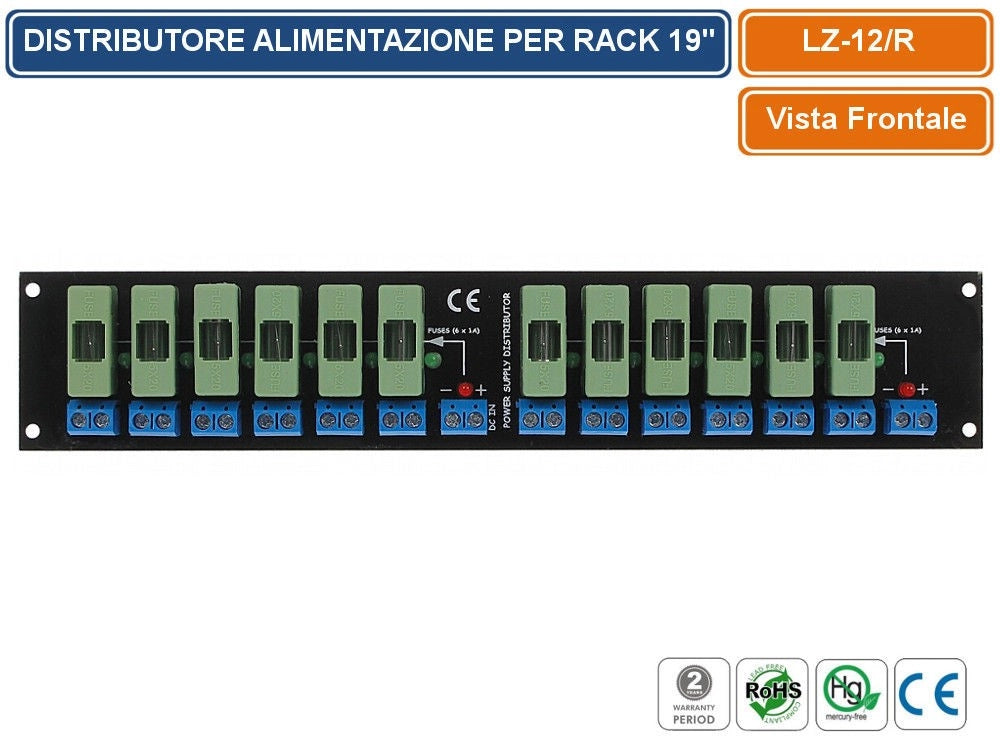

LZ-12/R è un dispositivo passivo che aiuta a distribuire energia da uno o più alimentatori di potenza superiore.
Se necessario, le morsettiere possono essere collegate in parallelo.
Schema di collegamento con distributore di alimentazione per due tensioni diverse:

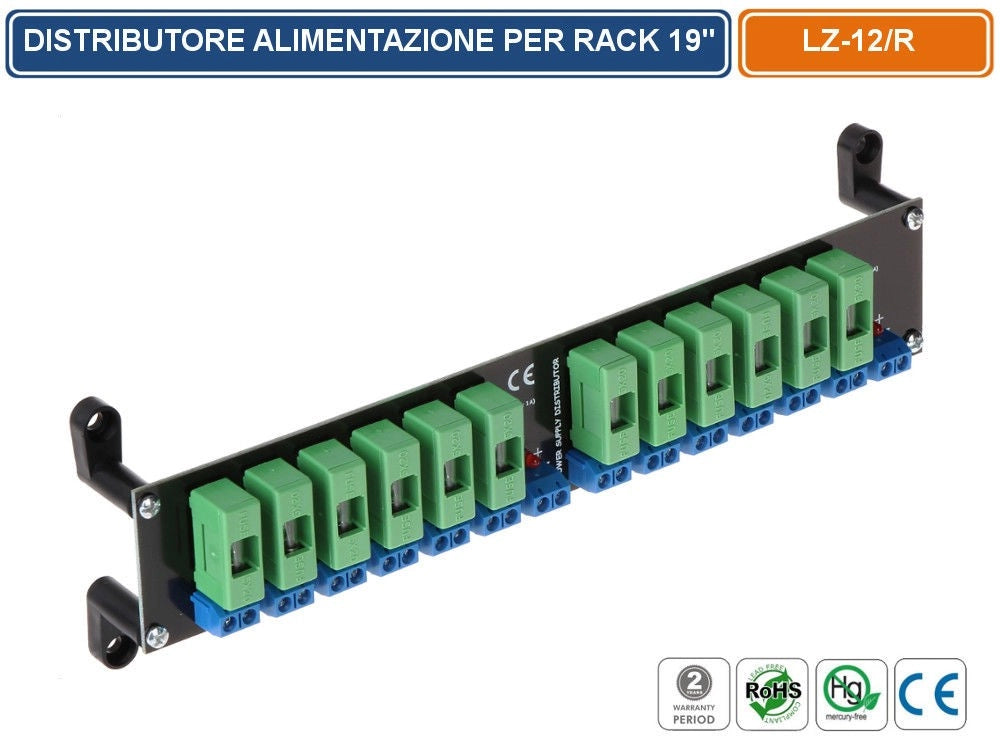

Il dispositivo LZ-12/R è progettato per funzionare con il telaio A19-FRAME o come un dispositivo separato:
Preparazione del dispositivo per il montaggio in un armadio RACK.
Nota! Nell'esempio di montaggio, la cornice A19-FRAME e la piastra A19-MASK devono essere acquistate separatamente.
Tipologie di Installazione del dispositivo LZ-12/R:
Il dispositivo può essere comodamente montato sulla guida DIN TS-35:
Per questo scopo, è necessario montare WM-35 (disponibile separatamente):
Quindi montare LPCB-1 (in dotazione):
Il tutto deve essere assemblato come mostrato di seguito:
Specifiche tecniche:
| Modello | LZ-12/R |
|---|---|
| Numero di uscite di alimentazione: | 12 (2 x 6 uscite) |
| Numero di ingressi di alimentazione: | 2 (uno per ogni morsettiera di 6 uscite) |
| Tensione massima di alimentazione: | 24V DC (tipicamente 12V) |
| Corrente di alimentazione massima: | 5A (per una morsettiera semplice) |
| Corrente massima di uscita di una uscita: | 1A |
| Tipo di protezione: | 12 x 1 A Fusibile ritardato (5/20mm) |
| Tipo di connettori di alimentazione: | Ingresso : Morsetti per cavi Uscita : Morsetti per cavi |
| Temperatura di funzionamento: | -50 °C ... 55 °C |
| Umidità relativa ambientale ammissibile: | < 95 % |
| Tipo di custodia: | Scheda PCB |
| Peso: | 0.1 kg |
| Dimensioni: | 216 x 40 x 20 mm |
Disegno tecnico:
